LINHA MULTIDISC  -- REVERSORES E V-DRIVES HIDRÁULICOS - NACIONAL
--  CONSULTE NOSSOS PREÇOS  PARA REVERSORES, V-DRIVES E PEÇAS DE REPOSIÇÕES
                   12  3887-3801
          PREÇOS DE REVERSORES E REPAROS REVERSOR MP 25  --PREÇO..a partir de .R$  18.500,00


V-DRIVE  MP 25     -- PREÇO a partir de R$ 19.500,00

.........  preços sugeridos para referencia    ligue e consulte o preço do dia
veja aqui, medidas, especificaçoes, graficos de potencia , desenho explodido

obs  O reversor/v-drive, MP20 E MP25 SÃO IDÊNTICOS, COM EXCEÇÃO A BOMBA DE ÓLEO

               PEÇAS  PARA  REVISÕES E CONSERTOS

KIT DE RETENTORES / KIT DE ROLAMENTOS / JOGO DE DISCOS
   fotos de peças + exigidas              ver video

flanfe eixo do helice

pinhao do eixo intermediario

pinhao do eixo de entrada

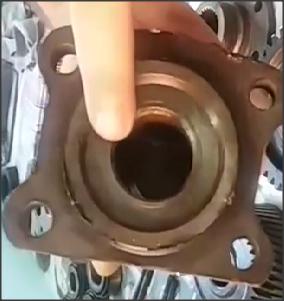

coletor

comando de valvulas





coroa eixo de saida





QUADRO DE REPOSIÇÃO BÁSICA PARA REFORMA DE EQUIPAMENTO  (TBI  --= 1000 horas uso)

preços SUGERIDOS**(apenas para referencia de idéia de preço)  JUNHO-15               ..                           REVERSOR / VDRIVE                  MP25 / mp25

(**   FAVOR CONFORMAR PREÇO DO DIA)  12 3887 3801 ou whatsapp ou email)
Quant. Uni Descrição dos Produtos Preço UnitárioSUGERIDO**
16 pç discos de 2 lado  R$                       80,00
4 pç disco de 1 lado  R$                       75,00
9 pç disco de 1 lado  R$                       65,00
1 pç coletor  R$                     823,00
1 pç trocador de calor  R$                  1.500,00
1 pç flange do eixo da helice  R$                     930,00
1 pç rolamento 89446/10  R$                     448,00
1 pç rolamento 894489/10  R$                     448,00
1 pç kit de vedaçao  R$                     490,00




                                                 DADOS TECNICOS


     ESPECIFICAÇÕES REVERSOR


MP 25      /       MP 20

REVERSOR SAÍDA ANGULAR

CONJUNTURA DE ENGRENAGENS


                                                                      GRÁFICOS  DE  POTENCIAS

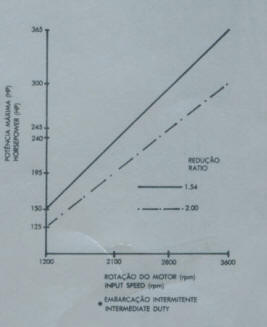

GRÁFICO DE POTENCIA PARA
 USO INTERMITENTE

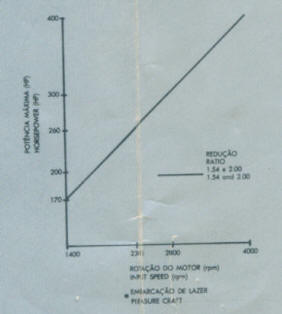

GRÁFICO DE POTENCIA PARA
 USO EM LANCHAS RECREATIVAS
- USO LASER (PLEASURE CRAFT)

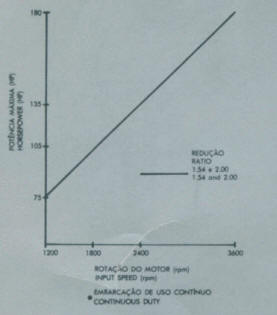

GRÁFICO DE POTENCIA PARA
USO CONTINUO (HEAVY DUTY)

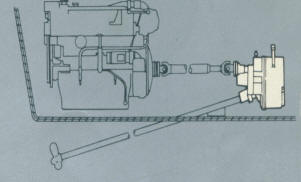

   V-DRIVE  MP-25  ESPECIFICAÇÕES V-DRIVE SAÍDA ANGULAR

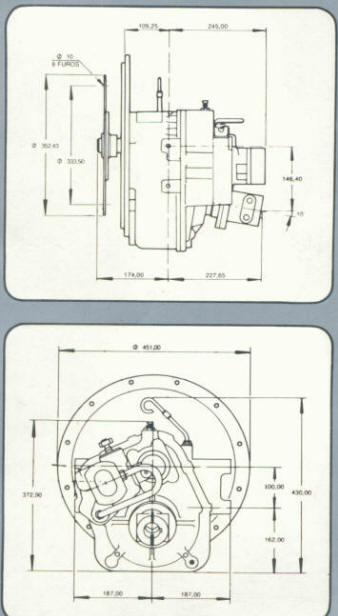

DIMENSÕES DO V-DRIVE

                                                                      DESENHOS TÉCNICOS EXPLODIDOS

CORTE A-B  -  VISTA  EXPLODIDA

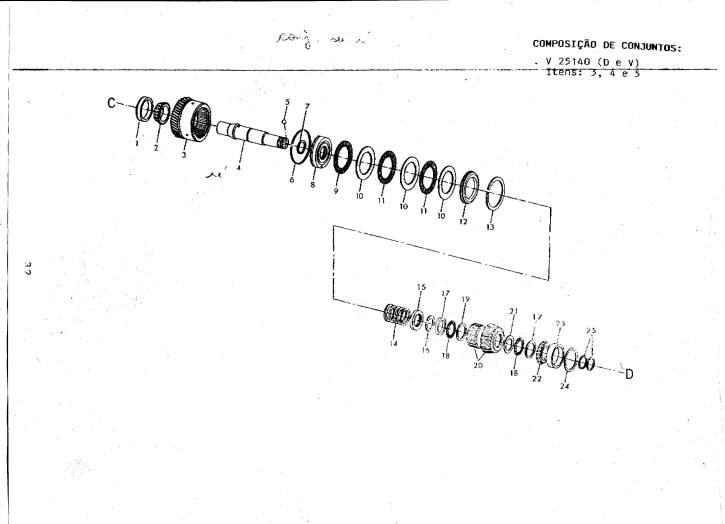

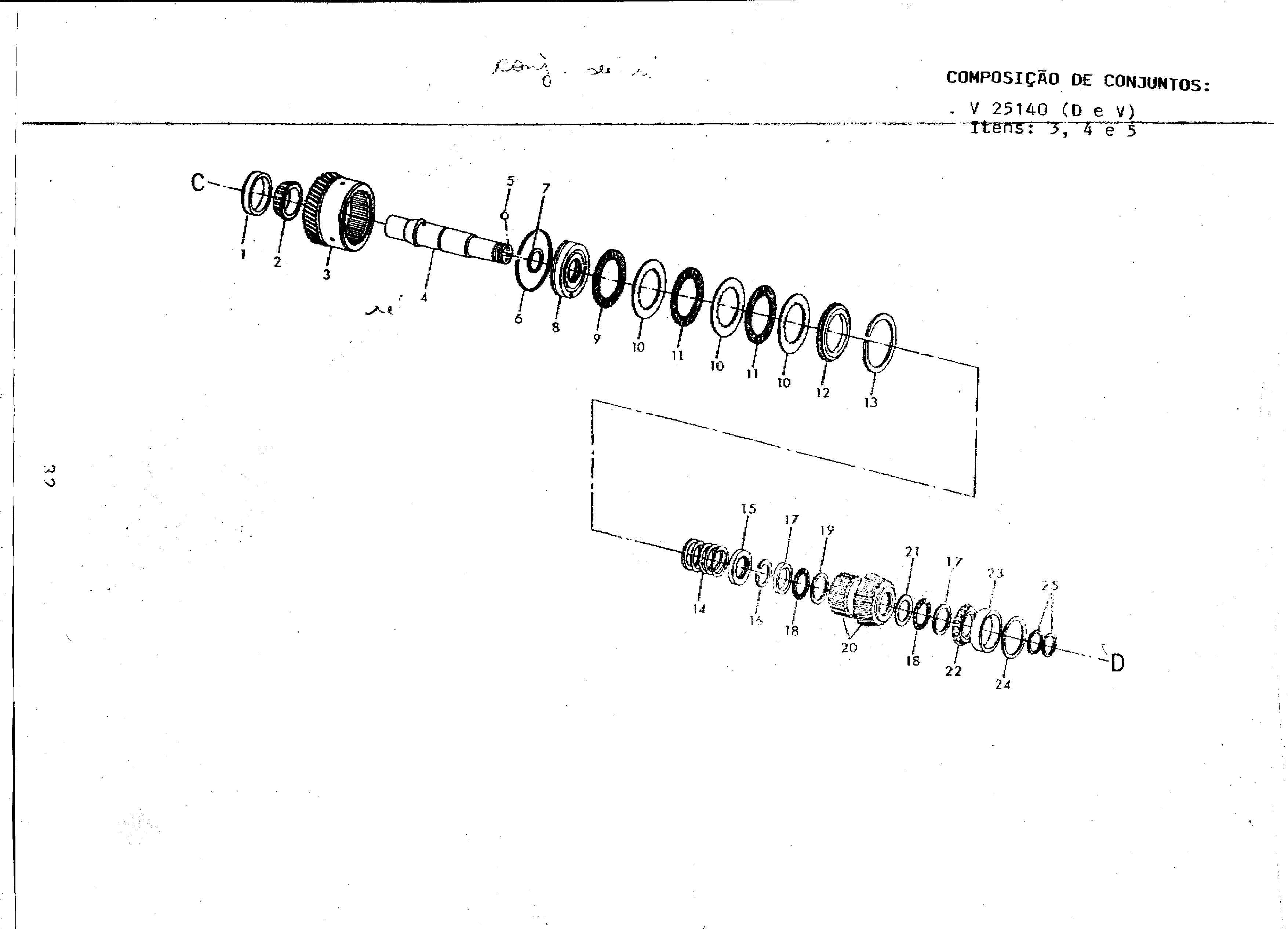

CORTE  C-D  VISTA  EXPLODIDA


CORTE CARCAÇA  -  LADO DO MOTOR

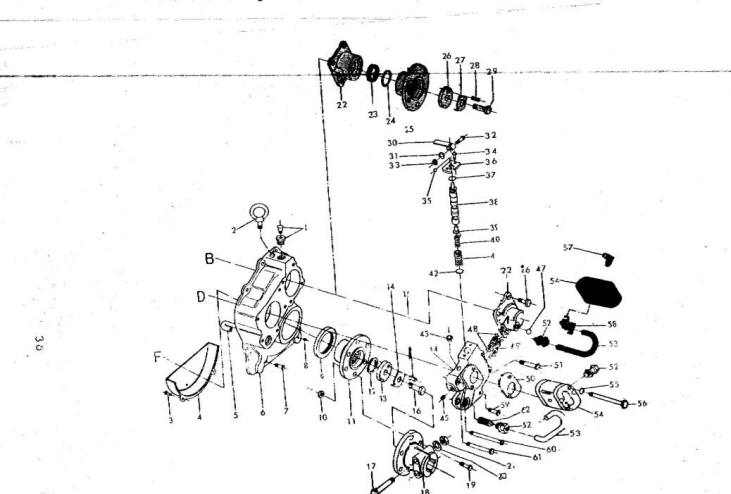

CARCAÇA  LADO DA SAÍDA PARA O EIXO

 FIM  APRESENTAÇÃO PRODUTOS LINHA MULTI DISC  NACIONAL
