TROCANDO O ROTOR Retire a tampa

ESPECIFICAÇÕES POR CAPACIDADE, TAMANHO E VOLUME

(NEOPREME) NÃO INDICADA PARA OLEO-GRAXA-SOLVENTES
(NITRILICA) SUPORTA OLEO-GRAXA-SOLVENTES

MEDIDAS/mm

DESCRIÇÃO / APLICAÇÃO

NOSSO NUMERO-23-01-22-711
711-METUX- (NEOPREME)
R$ 110,00 ...... (07-12)

n.ORIG.
711
QTD PAS	6
DIAMT EXT	50,80
DIAM CORPO	27mm
EIXO	8
COMP. ROTOR	22,2
TIPO EIXO

BOMBA DE PORÃO JABSCO/RULE

NOSSO NUMERO-23-01-77-019
(NEOPREME)
R$ 120,00 ..... (07-12)

MEDIDAS

DESCRIÇÃO / APLICAÇÃO

NOSSO NUMERO-23-01-22-712
712-METUX- (NEOPREME)
R$ 110,00 ...... (07-12)

n.ORIG.
712
QTD PAS	6
DIAMT EXT	52
DIAM CORPO	27
EIXO	12,7
COMP. ROTOR	22,2
TIPO EIXO

ROTOR BOMBA D'ÁGUA GRADOR ONAN 8kVA

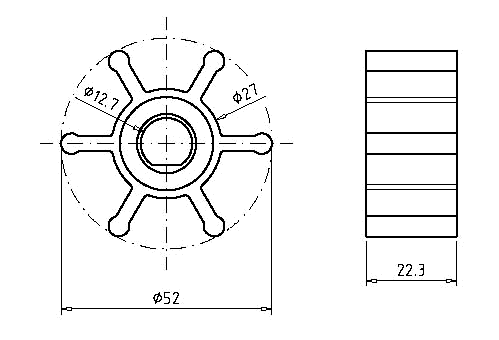

(ver desenho técnico)

MEDIDAS

DESCRIÇÃO / APLICAÇÃO

NOSSO NUMERO-23-01-22-720
720-METUX- (NEOPREME)
R$ 180,00 ...... (07-12)

n.ORIG.	834.794 876.120
720
QTD PAS	12
DIAMT EXT	57
DIAM CORPO	36
EIXO	16
COMP. ROTOR	31,7
TIPO EIXO	chavetado

BOMBA NA POLIA DO VIRABREQUIM... SEM CORREIA

OPALA 4 CIL

VOLVO AQ160-170

........."CHAVETA"..........

SEM FOTO

MEDIDAS

DESCRIÇÃO / APLICAÇÃO

NOSSO NUMERO-23-01-22-725
725-METUX- (NEOPREME)
R$ 180,00 ...... (07-12)

n.ORIG.	834.794 876.120
725
QTD PAS	12
DIAMT EXT	57
DIAM CORPO	36
EIXO	15,8
COMP. ROTOR	50,20
TIPO EIXO

UTILIZADO NAS BOMBAS SEM CORREIA,
ACOPLADAS NA POLIA DO VIRABREQUIM

MOTOR MWM BOMA NOVA

MOTOR AQB41 ANTIGO (GAS. SUECO 6 CIL)

MOTORES GAS V8 VOLVO 5.0 -5.7 -7.4 -8.2

MEDIDAS

DESCRIÇÃO / APLICAÇÃO

NOSSO NUMERO-23-01-22-730
730--METUX- (NEOPREME)
R$ 180,00 ...... (07-12)

n.ORIG.	VP801277
730	75 LITROS
QTD PAS	(8#730)
DIAMT EXT	65
DIAM CORPO	34
EIXO	15,80
COMP. ROTOR	*50,20 mm*
TIPO EIXO

MERCEDES 352A

VOLVO AQAD40-AQAD41 /

MWM VP # 801277

NOSSO NUMERO-23-01-77-027
0310027-JABSCO-- (NITRILICA)
R$ 680,00 ...... (07-12)

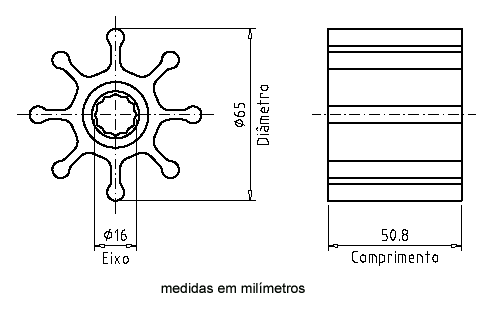

(ver desenho técnico)

ROTOR BOMBA DAGUA D40;41;42;43;44 (NEOPRENE- AD31, AD31B, AD31D, AD31XD, AD41, AD41B, AD41P, AQAD30, AQAD31, AQAD40, AQAD40A, AQD30, AQD40, AQD70C, KAD42A, KAD42B, KAD43P-A, KAD44-P, KAMD42A, KAMD42B, , TAMD42B, TAMD60A, TAMD60B, TAMD60C, TAMD70B, TAMD70C, VP229, VPI229, AQAD41

MERCEDES 352(BM)250hp, BOMBA PEQUENA
MERCEDES 366(BM) BOMBA PEQUENA

MEDIDAS

DESCRIÇÃO / APLICAÇÃO

NOSSO NUMERO-23-01-22-731
731--METUX- (NEOPREME)
R$ 180,00 ...... (07-12)

n.ORIG.	VP801277
*731*	75 LITROS
QTD PAS	(10#731)
DIAMT EXT	65
DIAM CORPO	34
EIXO	15,80
COMP. ROTOR	*50,20 mm*
TIPO EIXO

ROTOR DA BOMBA D'ÁGUA 10 PALHETAS D40; 41; 42; 43; 44- AD31, AD31B, AD31D, AD31XD, AD41, AD41B, AD41P, AQAD30, AQAD31, AQAD40, AQAD40A, AQAD40B, AQAD41A, AQD30, AQD40, AQD70C, D70CHC, KAD42A, KAD42B, KAD43P-A, KAD44-P, KAMD42A, KAMD42B, TAMD42B, TAMD60A, TAMD60B, TAMD60C, TAMD61, TAMD61A, TAMD63P-A, TAMD70B, TAMD70C, TAMD71, TAMD71A, TAMD71B, VP229, VPI229

MERCEDES /
VOLVO/
MWM

MEDIDAS

DESCRIÇÃO / APLICAÇÃO

NOSSO NUMERO-23-01-22-735
735--METUX- (NEOPREME)
R$ 250,00 ...... (07-12)

MOD# 735	110 LITROS
n.ORIG.
QTD PAS	(8#735)
DIAMT EXT	65
DIAM CORPO	34
EIXO	15,80
COMP. ROTOR	*76,20mm*
TIPO EIXO

JB0310007//735
APLICAÇÃO

MERCRUISER/

CAT//

MTU/

BOMBA GRANDE

BM250HP-110 LITROS

NOSSO NUMERO-23-01-77-007
0310007-JABSCO-- (NEOPREME)
R$ 360,00 ...... (07-12)

MEDIDAS

DESCRIÇÃO / APLICAÇÃO

NOSSO NUMERO-23-01-22-736
736--METUX- (NEOPREME)
R$ 250,00 ...... (07-12)

MOD# *736*	110 LITROS
n.ORIG.
QTD PAS	(10#736)
DIAMT EXT	65
DIAM CORPO	34
EIXO	15,80
COMP. ROTOR	*76,20mm*
TIPO EIXO

ROTOR BOMBA D'ÁGUA 65X75MM (MAN ; MTU; CAT; Mercedes BM;RETIPAR)- MAN, MERCEDES 352(BM)250hp, CATERPILLAR, MTU

MEDIDAS

DESCRIÇÃO / APLICAÇÃO

NOSSO NUMERO-23-01-22-750
750--METUX- (NEOPREME)
R$ 350,00 ...... (07-12)

MOD# 750
n.ORIG.
QTD PAS	9
DIAMT EXT	95
DIAM CORPO	51
EIXO	25
COMP. ROTOR	*63,50mm*
TIPO EIXO

SCANIA

VOLVO AQAD40
VOLVO TMAD..... 72A

- ROTOR BOMBA D'ÁGUA 9 ALH. D40B;D61;62;71;72;74;75;78; SCANIAAQAD40B, TAMD61, TAMD61A, TAMD71, TAMD71A, TAMD72, TAMD72-P, TAMD72A, TAMD72B, TAMD74P-A, TAMD75P-A

(ver desenho técnico)

MEDIDAS

DESCRIÇÃO / APLICAÇÃO

NOSSO NUMERO-23-01-22-751
751--METUX- (NEOPREME)
R$ 350,00 ...... (07-12)

MOD# 751
n.ORIG.
QTD PAS	12
DIAMT EXT	95
DIAM CORPO	56
EIXO	25
COMP. ROTOR	*63,50mm*
TIPO EIXO

ROTOR BOMBA D'ÁGUA 12 pas. D40B;D61,62;71,72;74;75; 78; SCANIA

MTU/

BM366

MWM 229 250 HPS

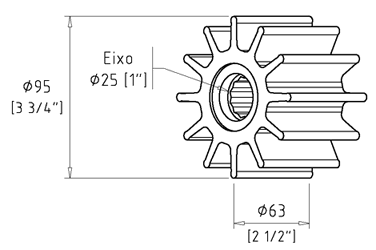

(ver desenho técnico)

MEDIDAS

DESCRIÇÃO / APLICAÇÃO

NOSSO NUMERO-23-01-22-760
760--METUX- (NEOPREME)
R$ 450,00 ...... (07-12)

MOD# 760
n.ORIG.	323.897
QTD PAS	12
DIAMT EXT	95
DIAM CORPO	56
EIXO	25
COMP. ROTOR	*89mm*
TIPO EIXO

ROTOR BOMBA D'ÁGUA SCANIA; GM; DETROIT
SCANIA 11L, SCANIA 14L .. DS11 - DS14 -- DETROIT -- BM 447

NOSSO NUMERO-23-01-77-022
0310022-JABSCO-- (NEOPREME)
R$ 600,00 ...... (07-12)

Para bomba IMPORTADA JABSCO mod. 18370-0000

NOSSO NUMERO-23-01-77-026
0310026-JABSCO-- (NEOPREME)
R$ 550,00 ...... (07-12)

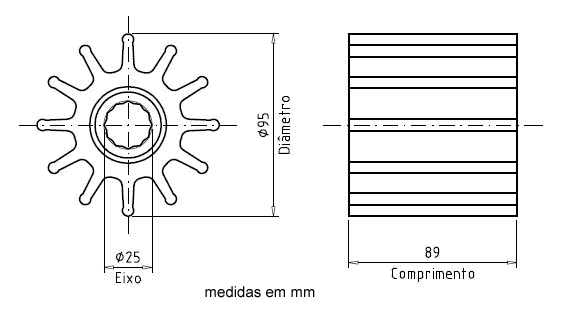

(ver desenho técnico)

ESPECIAIS

MEDIDAS

DESCRIÇÃO / APLICAÇÃO

NOSSO NUMERO-23-01-22-705
705--METUX- (NEOPREME)
R$ 110,00 ...... (07-12)

n.ORIG.
705	6
QTD PAS
DIAMT EXT	40
DIAM CORPO	19
EIXO	12
COMP. ROTOR	19
TIPO EIXO

Em borracha de neoprene. Possui 6 palhetas. Diâmetro do rotor: 1 9/16" (40 mm). Altura 3/4" (19 mm). Diâmetro do eixo: 15/32" (12 mm). Código Regatta: JB0000996 //705

Por R$ 129,58//68,00
APLICAÇAO VOLVO-MD-711

NOSSO NUMERO-23-01-77-996
0310996--JABSCO-- (NEOPREME)
R$ 120,00 ...... (07-12)

SEM FOTO

MEDIDAS

DESCRIÇÃO / APLICAÇÃO

NOSSO NUMERO-23-01-22-715
715--METUX- (NEOPREME)
R$ 140,00 ...... (07-12)

n.ORIG.
715
QTD PAS	12
DIAMT EXT	57
DIAM CORPO	36
EIXO	16
COMP. ROTOR	31,70
TIPO EIXO

JABSCO - Rotor construído com borracha nitrílica. (16 mm). Código
APLICAÇÃO VOLVO AQ150/
AQB41/
YANMAR BT22-33-
CONTROL VW
Por R$ 180,45//68,00

NOSSO NUMERO-23-01-77-005
0310005--JABSCO-- (NITRILICA)
R$ 260,00 ...... (07-12)

MEDIDAS

DESCRIÇÃO / APLICAÇÃO

NOSSO NUMERO-23-01-22-740
740--METUX- (NEOPREME)
R$ 140,00 ...... (07-12)

n.ORIG.
740
QTD PAS	8
DIAMT EXT	65
DIAM CORPO	34
EIXO	16
COMP. ROTOR	51
TIPO EIXO	CHAVETA

APLICAÇÃO MWM 220/222/225 - DM920D EIXO CHAVETADO

NOSSO NUMERO-23-01-77-002
0310002-NT-JABSCO-- (NEOPREME)
R$ 160,00 ...... (07-12)

MEDIDAS

DESCRIÇÃO / APLICAÇÃO

n.ORIG.

QTD PAS	10
DIAMT EXT	65
DIAM CORPO
EIXO	19
COMP. ROTOR	51
TIPO EIXO

JABSCO - Rotor construído com borracha de neoprene.

NOSSO NUMERO-23-01-77-401
1795401/NT-JABSCO-- (NEOPREME)
R$ 150,00 ...... (07-12)

SEM FOTO

(voltar tabela rotores)

TROCANDO O ROTOR
Retire a tampa da bomba de água salgada e remova o rotor (1). Se este apresentar rachaduras ou qualquer outro defeito, terá que ser substituído. (Confira se o eixo da bomba está movendo-se com a mão: se isto estiver ocorrendo, será necessária a substituição do acoplamento de borracha no fundo da bomba.) Lubrifique o alojamento da bomba e o interior da tampa com um pouco de graxa. Volte a instalar o rotor aplicando um movimento rotativo no sentido horário. Instale a junta, ou O-ring se for o caso, e instale a tampa. Abra a válvula de tomada d'água se for o caso.

MOD# *760*
n.ORIG.	323.897
QTD PAS	12
DIAMT EXT	95
DIAM CORPO	56
EIXO	25
COMP. ROTOR	*89mm*
TIPO EIXO

760

ROTOR BOMBA D'ÁGUA SCANIA; GM; DETROIT
SCANIA 11L, SCANIA 14L

(voltar tabela rotores)

751

ROTOR BOMBA D'ÁGUA 12 ALH. D40B;D61,62;71,72;74;75; 78; SCANIA

(voltar tabela rotores)

712

ROTOR BOMBA D'ÁGUA GRADOR ONAN 8kVA

(voltar tabela rotores)

730

ROTOR BOMBA DAGUA D40;41;42;43;44 (NEOPRENE- AD31, AD31B, AD31D, AD31XD, AD41, AD41B, AD41P, AQAD30, AQAD31, AQAD40, AQAD40A, AQD30, AQD40, AQD70C, KAD42A, KAD42B, KAD43P-A, KAD44-P, KAMD42A, KAMD42B, MERCEDES 352(BM)250hp, MERCEDES 366(BM), TAMD42B, TAMD60A, TAMD60B, TAMD60C, TAMD70B, TAMD70C, VP229, VPI229, AQAD41

(voltar tabela rotores)

750

- ROTOR BOMBA D'ÁGUA 9 ALH. D40B;D61;62;71;72;74;75;78; SCANIAAQAD40B, TAMD61, TAMD61A, TAMD71, TAMD71A, TAMD72, TAMD72-P, TAMD72A, TAMD72B, TAMD74P-A, TAMD75P-A

(voltar tabela rotores)
